超實用的12V電壓充電器電路設計

發布時間：2014-06-13 責任編輯：sherryyu

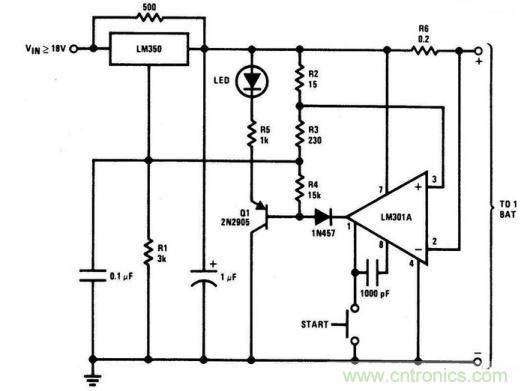

【導讀】本文介紹的是一款超實用的12V電壓充電器電路設計圖，該電路設計對于膠體電介質鉛酸蓄電池是個高性能的充電器。能夠迅速地為電池充電，且當電池充滿時，它可迅速地斷開充電。還能自動的防止過度充電，是不是超實用？

對于膠體電介質鉛酸蓄電池來說，該電路是一個高性能的充電器。該充電器能夠迅速地為電池充電，且當電池充滿時，它可迅速地斷開充電。最開始的充電電流限制在2A。隨著電池電流和電壓的增加，當電流增加到150mA時，充電器就會調整至較低的漂浮電壓，以防止過度充電。
