【導讀】凌力爾特推出同步降壓-升壓型轉換器 LTC3111，該器件可在很寬的電源范圍內工作，包括單節或多節電池、超級電容器組和交流適配器，提供高達 1.5A 輸出電流。15V 輸入和輸出、1.5A 單片同步降壓-升壓型 DC/DC 轉換器，效率高達 95% 并可以低噪聲工作。
凌力爾特 (Linear) 推出同步降壓-升壓型轉換器 LTC3111，該器件可在很寬的電源范圍內工作，包括單節或多節電池、超級電容器組和交流適配器，提供高達 1.5A 輸出電流。LTC3111 的輸入和輸出電壓范圍為 2.5V 至 15V，從高于、低于或等于穩壓輸出的輸入電壓提供穩壓輸出。該器件采用的低噪聲降壓-升壓型拓撲在降壓和升壓模式之間提供連續和無抖動的轉換，從而使其非常適用于 RF 和其他噪聲敏感型應用，這類應用在使用可變輸入電源時，必須保持低噪聲和恒定的輸出電壓。
在很多應用中，電池運行時間都比單純的降壓型解決方案顯著延長了。LTC3111 的缺省 800kHz 開關頻率可同步至一個外部 600kHz 至 1.5MHz 時鐘，其專有的第三代降壓-升壓型 PWM 電路確保了低噪聲和高效率，同時允許最大限度地減小外部組件尺寸。纖巧的外部組件與 3mm x 4mm DFN 或 MSOP-16E 封裝相結合，提供了占板面積緊湊的解決方案。
LTC3111 包括 4 個內部低 RDS(ON) N 溝道 MOSFET 和采用單個電感器，以提供高達 95% 的效率。用戶可選突發模式 (Burst Mode®) 工作將靜態電流降至僅為 49µA，從而提高了輕負載效率，并進一步延長了電池運行時間。就噪聲敏感型應用而言，可停用突發模式工作。其他特點包括軟啟動、過壓保護、短路保護、熱停機和輸出斷接。
LTC3111EDE 采用 14 引線 3mm x 4mm DFN 封裝，LTC3111EMSE 采用耐熱性能增強型 16 引線 MSOP 封裝，價格分別為每片 3.50 美元和 3.60 美元。工業級版本 LTC3111IDE 和 LTC3111IMSE 保證工作在 -40°C 至 125°C 的工作結溫范圍，價格分別為每片 3.85 美元和 3.96 美元。高溫級版本 LTC3111HDE 和 LTC3111HMSE 保證工作在 -40°C 至 150°C 的工作結溫范圍，價格分別為每片 4.16 美元和 4.21 美元。最后，高可靠性級版本 LTC3111MPDE 和 LTC3111MPMSE 保證工作在 -55°C 至 150°C 的工作結溫范圍，價格分別為 10.40 美元和 10.69 美元。所有價格均為千片批購價，所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3111。

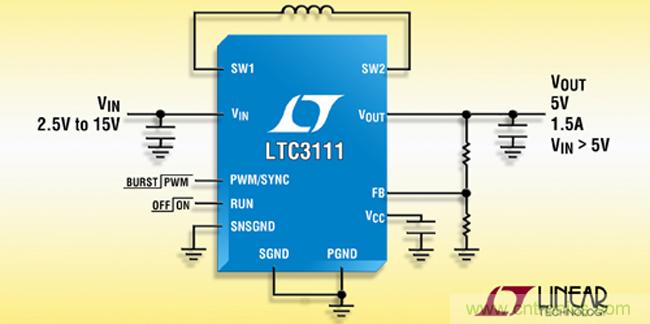

圖1：1.5A、15V 同步降壓-升壓型 DC/DC 轉換器提供延長的電池運行時間
性能概要：LTC3111
●15V、15A、同步降壓-升壓型穩壓器
●可在 VIN 高于、低于或等于 VOUT 時提供穩壓輸出
●2.5V 至 15V 輸入和輸出電壓范圍
●1.5A 連續輸出電流：VIN ≥ 5V，VOUT = 5V，PWM 模式
●單個電感器
●準確的 RUN 門限
●效率高達 95%
●800kHz 開關頻率，可同步在 600kHz 至 1.5MHz
●在突發模式工作時，無負載靜態電流為 49μA
●停機時輸出斷接
●停機電流 <1μA
●內部軟啟動
●小型、耐熱性能增強型 14 引線 (3mm x 4mm x 0.75mm) DFN 和 16 引線 MSOP 封裝
