【導讀】串擾是由于線路之間的耦合引發的信號和噪聲等的傳播，也稱為“串音干擾”。特別是“串音”在模擬通訊時代是字如其意、一目了然的表達。兩根線（也包括PCB的薄膜布線）獨立的情況下，相互間應該不會有電氣信號和噪聲等的影響，但尤其是兩根線平行的情況下，會因存在于線間的雜散（寄生）電容和互感而引發干擾。所以，串擾也可以理解為感應噪聲。
繼上一篇“頻譜基礎”之后，本文將對“串擾”進行介紹。
串擾
串擾是由于線路之間的耦合引發的信號和噪聲等的傳播，也稱為“串音干擾”。特別是“串音”在模擬通訊時代是字如其意、一目了然的表達。兩根線（也包括PCB的薄膜布線）獨立的情況下，相互間應該不會有電氣信號和噪聲等的影響，但尤其是兩根線平行的情況下，會因存在于線間的雜散（寄生）電容和互感而引發干擾。所以，串擾也可以理解為感應噪聲。

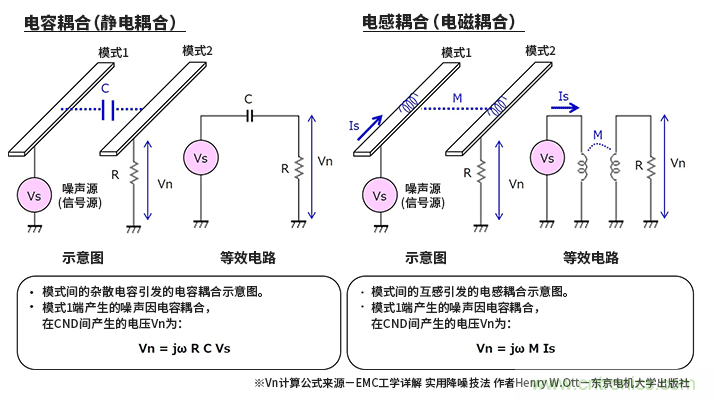

線間耦合有雜散（寄生）電容引發的電容（靜電）耦合和互感引發的電感（電磁）耦合。這些耦合現象會引發干擾。下圖為每種耦合的示意圖以及最簡化的等效電路。
上圖中用公式給出了將兩者從噪聲源的布線模式1到附近的布線模式2所產生的噪聲電壓Vn。R為電阻，C為電容，M為互感，Vs為噪聲源電壓，Is為噪聲源電流。
在這里請記住，平行的布線間會發生串擾。順便提一下，如果布線是正交結構，則雜散電容和互感都會顯著減少。
關鍵要點:
?平行的布線間會產生串擾。
?串擾的因素有雜散（寄生）電容引發的電容（靜電）耦合和互感引發的電感（電磁）耦合。
（來源：ROHM，作者：ROHM）
