【導讀】“為了優化外置MOSFET Q1的開關工作，由R16、R17、R18、D17組成一個調整電路，用來調節來自BD7682FJ的OUT引腳的柵極驅動信號（參見電路圖）。這個電路會對MOSFET的損耗和噪聲產生影響，因此需要一邊確認MOSFET的開關波形和損耗，一邊進行優化。”
本文將對電源IC BD7682FJ的外置MOSFET的開關調整部件和調整方法進行介紹。

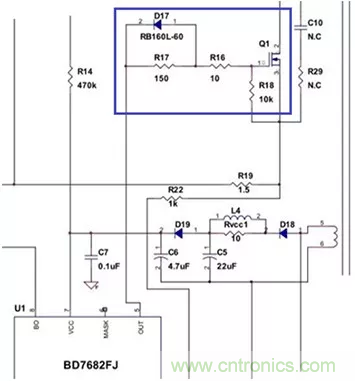

MOSFET柵極驅動調整電路：R16、R17、R18、D17
“為了優化外置MOSFET Q1的開關工作，由R16、R17、R18、D17組成一個調整電路，用來調節來自BD7682FJ的OUT引腳的柵極驅動信號（參見電路圖）。這個電路會對MOSFET的損耗和噪聲產生影響，因此需要一邊確認MOSFET的開關波形和損耗，一邊進行優化。”
開關導通時的速度由串聯到柵極驅動信號線上的R16和R17來調整。
開關關斷時的速度由用來抽取電荷的二極管D17和R16共同來調整。
通過減小各電阻值，可提高開關速度（上升/下降時間）。
在此次的電路示例中，R16＝10Ω/0.25W，R17＝150Ω，D17＝肖特基勢壘二極管RB160L-60（60V/1A）。
準諧振轉換器在導通時基本上不會產生開關損耗，關斷時的損耗占主導地位。
要想降低開關關斷時的開關損耗，需要減小R16，提高開關關斷速度。但這會產生急劇的電流變化，開關噪聲會變大。
開關損耗和噪聲之間存在著此起彼消（Trade-off）的制約關系，所以需要在裝入實際產品的狀態下測量MOSFET的溫度上升（＝損耗）和噪聲情況，并確認溫度上升和噪聲水平在允許范圍內。請根據需要將上述常數作為起始線進行調整。
另外，由于R16中會流過脈沖電流，因此需要確認所用電阻的抗脈沖特性。
R18是MOSFET柵極的下拉電阻，請以10kΩ～100kΩ為大致標準。
關鍵要點：
調整柵極驅動信號，并優化開關晶體管的損耗和噪聲。
加快開關的導通/關斷時間可減少損耗，但開關噪聲會變大。
