【導讀】雖然大部分HUB都退出了歷史舞臺，要么就被交換機代替了，要么就是少部分地方還在使用，但是有一款HUB產品，因為電腦的普及，以及實用性，方便性，而大量使用，USB-HUB。所以做好USB-HUB（集線器）靜電防護分析是很重要的，本文就推薦一種超好用的集線器靜電防護設計方案。
HUB是一個多端口的轉發器，中文名又叫集線器。當以HUB為中心設備時網，絡條線路產生了故障，并不影響其它線路的工作。所以HUB在局域網中得到了廣泛的應用。大多數的時候它用在星型與樹型網絡拓撲結構中，以RJ45接口與各主機相連（也有BNC接口），HUB按照不同的說法有很多種類。 HUB按照對輸入信號的處理方式上，可以分為無源HUB、有源HUB、智能HUB。
HUB（集線器）的分類
1.無源HUB
它是品質最差的一種，不對信號做任何的處理，對介質的傳輸距離沒有擴展，并且對信號有一定的影響。連接在這種HUB上的每臺計算機，都能收到來自同一HUB上所有其它電腦發出的信號。
2.有源HUB
有源HUB與無源HUB的區別就在于它能對信號放大或再生，這 樣它就延長了兩臺主機間的有效傳輸距離。
3.智能HUB
智能HUB除具備有源HUB所有的功能外，還有網絡管理及路由功能。在智能HUB網絡中，不是每臺機器都能收到信號，只有與信號目的地址相同地址端口計算機才能收到。有些智能HUB可自行選擇最佳路徑，這就對網絡有很好的管理！
HUB（集線器）工作原理
概述：
依據IEEE 802．3協議，集線器功能是隨機選出某一端口的設備，并讓它獨占全部帶寬，與集線器的上聯設備(交換機、路由器或服務器等)進行通信。由此可以看出，集線器在工作時具有以下兩個特點。
首先是Hub只是一個多端口的信號放大設備，工作中當一個端口接收到數據信號時，由于信號在從源端口到Hub的傳輸過程中已有了衰減，所以Hub便將該信號進行整形放大，使被衰減的信號再生(恢復)到發送時的狀態，緊接著轉發到其他所有處于工作狀態的端口上。從Hub的工作方式可以看出，它在網絡中只起到信號放大*和重發作用，其目的是擴大網絡的傳輸范圍，而不具備信號的定向傳送能力，是—個標準的共享式設備。因此有人稱集線器為“傻Hub”或“啞Hub”。
不過，隨著技術的發展和需求的變化，許多Hub在功能上進行了拓寬，不再受這種工作機制的影響。由Hub組成的網絡是共享式網絡，同時Hub也只能夠在半雙工下工作。
Hub主要用于共享網絡的組建，是解決從服務器直接到桌面最經濟的方案。在交換式網絡中，Hub直接與交換機相連，將交換機端口的數據送到桌面。使用Hub組網靈活，它處于網絡的一個星型結點，對結點相連的工作站進行集中管理，不讓出問題的工作站影響整個網絡的正常運行，并且用戶的加入和退出也很自*由。
HUB與交換機的區別
以太網的集線器和交換機都是數據傳輸?shù)臉屑~。Hub 是將信號收集放大后傳輸給所有其它端口，即傳輸線路是共享的。而交換機能夠選擇目標端口，在很大程度上減少沖突(Collision)的發生，為通信雙方提供了一條獨占的線路。
隨著技術的發展，在局域網尤其是—些大中型局域網中，集線器已逐漸退出應用，而被交換機代替。集線器主要應用于一些中小型網絡或大中型網絡的邊緣部分。
HUB的速率
集線器速度的選擇，主要決定于以下3個因素。
(1)上聯設備帶寬
如果上聯設備允許跑100Mbit/s，自然可購買100Mbit/s集線器；否則10Mbit/s集線器應是理想選擇，由于是對于網絡連接設備數較少，而且通信流量不是很大的網絡來說，10Mbit/s集線器就可以滿足應用需要。
(2)提供的連接端口數
由于連接在集線器上的所有站點均爭用同一個上行總線，所以連接的端口數目越多，就越容易造成沖突。同時，發往集線器任一端口的數據將被發送至與集線器相連的所有端口上，端口數過多將降低設備有效利用率。依據實踐經驗，一個10Mbit/s集線器所管理的計算機數不宜超過15個，100Mbit/s的不宜超過25個。如果超過，應使用交換機來代替集線器。
(3)應用需求
傳輸?shù)膬?nèi)容不涉及語音、圖像，傳輸量相對較小時，選擇10Mbit/s即可。如果傳輸量較大，且有可能涉及多媒體應用(注意集線器不適于用來傳輸時間敏感性信號，如語音信號)時， 應當選擇100Mbit/s或10/100Mbit/s自適應集線器。10/100Mbit/s自適應集線器的價格一般要比100Mbit/s的高。
HUB的接口
（1）RJ-45接口
RJ-45接口可用于連接RJ-45接頭，適用于由雙絞線構建的網絡，這種端口是最常見的，一般來說以太網集線器都會提供這種端口。我們平常所講的多少口集線器，就是指的具有多少個RJ-45端口。
（2）BNC端口
BNC端口就是用于與細同軸電纜連接的接口，它一般是通過BNC T型接頭進行連接的
（3）AUI端口
AUI端口可用于連接粗同軸電纜的AUI接頭，因此這種接口用于與粗同軸電纜網絡的連接，它的示意圖如圖7所示，帶有這種接口的集線器比較少，主要是在一些骨干級集線器中才具備。
HUB的應用
目前，大部分HUB都退出了歷史舞臺，要么就被交換機代替了，要么就是少部分地方還在使用，但是有一款HUB產品，因為電腦的普及，以及實用性，方便性，而大量使用，USB-HUB。它的主要作用是由于USB口不夠而對USB口進行擴展，一般是4口，各大網站均有大量貨，售價一般為12RMB+。
USB-HUB防護

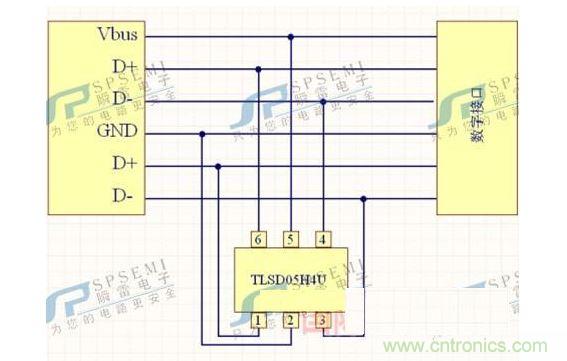

可以推薦使用以下靜電防護方案：
